Nam châm gạt tay là gì, cấu tạo và chức năng

Trong các xưởng cơ khí, nhà máy sản xuất kết cấu thép, kho thép tấm hoặc khu vực gia công CNC, việc nâng hạ và di chuyển vật liệu bằng sắt thép là công việc diễn ra thường xuyên. Nếu sử dụng dây cáp, xích hoặc móc cẩu truyền thống, người vận hành thường mất nhiều thời gian để buộc, căn chỉnh và tháo vật nâng. Đây là lý do nam châm gạt tay ngày càng được sử dụng phổ biến trong các nhà máy hiện nay.

Vậy nam châm gạt tay là gì, cấu tạo ra sao và thiết bị này có chức năng gì trong sản xuất? Bài viết dưới đây sẽ giúp bạn hiểu rõ hơn trước khi lựa chọn sử dụng.

Nam châm gạt tay là gì?

Nam châm gạt tay là thiết bị nâng hạ sử dụng lực hút từ trường để hút và nâng các vật liệu có từ tính như thép tấm, thép tròn, khuôn thép, phôi sắt, chi tiết cơ khí hoặc các khối kim loại nặng. Thiết bị này thường được dùng kết hợp với pa lăng, cầu trục, cẩu xoay, xe nâng hoặc các hệ thống nâng hạ trong nhà xưởng.

Điểm đặc biệt của nam châm gạt tay là không cần dùng điện. Người vận hành chỉ cần gạt tay cầm sang trạng thái ON để kích hoạt lực hút, sau đó gạt về OFF để nhả vật liệu. Nhờ vậy, thiết bị có tính cơ động cao, dễ sử dụng và phù hợp với nhiều môi trường làm việc khác nhau.

Trong thực tế, nam châm gạt tay còn được gọi bằng nhiều tên khác như:

• Nam châm nâng hạ
• Nam châm tay gạt
• Bàn hút nam châm
• Nam châm nâng hàng
• Nam châm nâng thép tấm
• Nam châm nâng phôi thép

Các dòng phổ biến thường có tải trọng từ vài trăm kg đến vài tấn, ví dụ như nam châm gạt tay 100kg, 300kg, 400kg, 600kg, 1 tấn, 2 tấn hoặc 3 tấn tùy theo nhu cầu sử dụng.

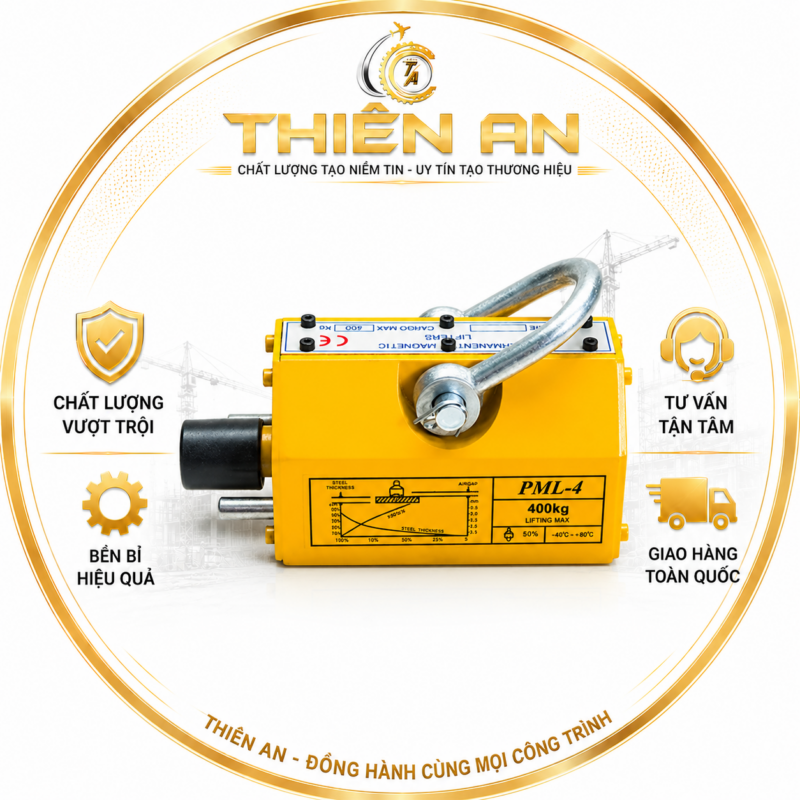

Tham khảo các dòng nam châm tay gạt của KYOTO

Cấu tạo của nam châm gạt tay

Một bộ nam châm gạt tay nhìn bên ngoài khá đơn giản, nhưng bên trong được thiết kế để tạo ra lực hút mạnh và đảm bảo an toàn khi nâng hạ vật nặng. Cấu tạo cơ bản thường gồm các bộ phận sau:

1. Thân nam châm

Thân nam châm là phần vỏ chính của thiết bị, thường được làm từ thép chắc chắn, có khả năng chịu va đập và bảo vệ cụm nam châm bên trong. Đây là bộ phận chịu lực chính khi thiết bị làm việc.

Phần đáy của thân nam châm là bề mặt tiếp xúc trực tiếp với vật liệu cần nâng. Bề mặt này cần được giữ sạch, phẳng và không bị bám quá nhiều bụi, dầu, gỉ sét hoặc ba via để lực hút đạt hiệu quả tốt nhất.

2. Khối nam châm vĩnh cửu

Đây là bộ phận quan trọng nhất của nam châm gạt tay. Bên trong thiết bị thường sử dụng nam châm vĩnh cửu có lực hút mạnh. Khi tay gạt được chuyển sang trạng thái ON, hệ thống từ trường sẽ được dẫn xuống bề mặt đáy để hút chặt vật liệu.

Vì sử dụng nam châm vĩnh cửu nên thiết bị không cần cấp điện, không cần dây nguồn và không bị ảnh hưởng bởi tình trạng mất điện trong quá trình sử dụng. Đây là ưu điểm lớn so với một số thiết bị nâng hạ bằng điện từ.

3. Tay gạt điều khiển ON/OFF

Tay gạt là bộ phận dùng để đóng hoặc ngắt lực hút của nam châm. Khi người vận hành gạt sang vị trí ON, lực từ sẽ được kích hoạt để hút vật liệu. Khi gạt về OFF, lực hút được triệt tiêu hoặc giảm xuống, giúp nhả vật nâng ra khỏi bề mặt nam châm.

Một số dòng nam châm gạt tay có thêm cơ cấu khóa an toàn ở tay gạt, giúp tránh trường hợp tay gạt bị chuyển trạng thái ngoài ý muốn khi đang nâng hàng.

4. Móc treo hoặc tai cẩu

Phía trên nam châm thường có móc treo, vòng treo hoặc tai cẩu để kết nối với pa lăng, cầu trục, cẩu xoay hoặc thiết bị nâng khác. Bộ phận này phải đủ chắc chắn vì toàn bộ tải trọng khi nâng sẽ truyền qua điểm treo này.

Khi sử dụng, người vận hành cần đảm bảo móc cẩu, xích cẩu, pa lăng hoặc cầu trục có tải trọng phù hợp với cả trọng lượng vật nâng và trọng lượng của nam châm.

5. Mặt cực từ ở đáy nam châm

Mặt đáy nam châm là khu vực tiếp xúc với thép. Nhiều dòng nam châm nâng hạ được thiết kế mặt đáy dạng rãnh chữ V để có thể hút được cả thép tấm và thép tròn. Tuy nhiên, khả năng nâng thép tròn thường thấp hơn so với nâng thép tấm phẳng, vì diện tích tiếp xúc nhỏ hơn.

Đây là bộ phận cần được kiểm tra thường xuyên. Nếu mặt đáy bị mẻ, xước sâu, cong vênh hoặc bám nhiều dị vật, lực hút có thể bị giảm đáng kể.

Chức năng chính của nam châm gạt tay

Nam châm gạt tay có chức năng chính là hút, nâng, di chuyển và đặt các vật liệu bằng sắt thép một cách nhanh chóng, gọn gàng và an toàn hơn so với nhiều phương pháp thủ công.

1. Nâng hạ thép tấm

Đây là ứng dụng phổ biến nhất. Với thép tấm có bề mặt phẳng, nam châm gạt tay có thể tiếp xúc tốt và tạo lực hút mạnh. Thiết bị giúp nâng thép tấm lên bàn cắt, máy cắt plasma, máy laser, máy chấn, máy phay hoặc khu vực gia công khác.

So với việc dùng dây cáp luồn qua tấm thép, nam châm gạt tay giúp thao tác nhanh hơn, giảm trầy xước bề mặt và hạn chế việc công nhân phải dùng tay đưa vào vị trí nguy hiểm.

2. Nâng phôi thép, khuôn thép và chi tiết cơ khí

Trong các xưởng cơ khí chính xác, khuôn mẫu hoặc gia công CNC, nhiều chi tiết thép có trọng lượng lớn nhưng hình dạng gọn. Nam châm gạt tay giúp đưa phôi lên bàn máy, chuyển chi tiết sau gia công hoặc di chuyển khuôn từ vị trí này sang vị trí khác.

Đây là thiết bị rất hữu ích khi làm việc với máy phay CNC, máy tiện CNC, máy mài, máy cắt dây, máy bắn điện hoặc khu vực lắp ráp khuôn.

3. Hỗ trợ bốc xếp hàng hóa trong kho

Tại các kho thép, xưởng kết cấu, nhà máy cơ khí hoặc khu vực sản xuất, nam châm nâng hạ giúp bốc xếp hàng hóa nhanh hơn. Công nhân không cần buộc dây nhiều lần, không cần kê móc phức tạp và có thể thao tác với một người trong nhiều trường hợp.

Điều này giúp tiết kiệm thời gian, giảm nhân công và tăng hiệu quả làm việc trong kho xưởng.

4. Di chuyển vật liệu trong dây chuyền sản xuất

Trong nhà máy, nhiều công đoạn cần chuyển vật liệu từ vị trí này sang vị trí khác. Nam châm gạt tay có thể kết hợp với cẩu xoay, cẩu trục, pa lăng xích hoặc pa lăng điện để tạo thành hệ thống nâng hạ linh hoạt.

Thiết bị đặc biệt phù hợp với các khu vực cần nâng hạ lặp lại nhiều lần trong ngày.

Ưu điểm của nam châm gạt tay

Nam châm gạt tay được sử dụng rộng rãi vì có nhiều ưu điểm thực tế:

Không cần dùng điện

Thiết bị hoạt động bằng nam châm vĩnh cửu nên không cần cấp điện. Điều này giúp giảm rủi ro khi mất điện, không cần kéo dây nguồn và dễ sử dụng ở nhiều vị trí khác nhau trong nhà xưởng.

Thao tác nhanh, tiết kiệm thời gian

Chỉ cần đặt nam châm lên vật liệu, gạt tay sang ON và tiến hành nâng. Khi đặt xuống, gạt về OFF để nhả hàng. So với việc buộc dây cáp hoặc xích, thao tác này nhanh hơn rất nhiều.

Giảm trầy xước vật liệu

Với thép tấm hoặc chi tiết đã gia công, việc dùng dây cáp có thể gây trầy xước hoặc móp cạnh. Nam châm gạt tay tiếp xúc trực tiếp bằng mặt hút nên giúp hạn chế hư hại bề mặt nếu sử dụng đúng cách.

Tăng an toàn lao động

Nam châm nâng hạ giúp công nhân hạn chế dùng tay kê, luồn dây hoặc đứng quá gần vật nặng. Khi kết hợp với thiết bị nâng phù hợp, quá trình di chuyển hàng hóa sẽ an toàn và chuyên nghiệp hơn.

Độ bền cao, ít bảo trì

Do cấu tạo cơ khí đơn giản, không có động cơ điện, không có dây nguồn và không dùng pin, nam châm gạt tay thường có độ bền cao. Người dùng chỉ cần bảo quản đúng cách, kiểm tra bề mặt hút và tay gạt định kỳ.

Nam châm gạt tay dùng cho những vật liệu nào?

Nam châm gạt tay chỉ phù hợp với các vật liệu có từ tính, chủ yếu là:

• Thép tấm
• Thép tròn đặc
• Phôi thép
• Khuôn thép
• Chi tiết cơ khí bằng sắt thép
• Thép hộp, thép khối trong một số trường hợp phù hợp

Thiết bị không phù hợp để nâng nhôm, đồng, inox không nhiễm từ, nhựa, gỗ hoặc các vật liệu không có khả năng bị nam châm hút.

Ngoài ra, hiệu quả nâng còn phụ thuộc vào độ dày vật liệu, độ phẳng bề mặt, diện tích tiếp xúc, tình trạng gỉ sét, lớp sơn phủ, dầu mỡ và khe hở giữa nam châm với vật nâng.

Lưu ý an toàn khi sử dụng nam châm gạt tay

Để đảm bảo an toàn, người vận hành cần lưu ý:

• Không nâng quá tải trọng cho phép của nam châm.
• Không đứng hoặc đi lại phía dưới vật đang được nâng.
• Không dùng nam châm để nâng vật liệu quá mỏng nếu nhà sản xuất không cho phép.
• Không nâng vật có bề mặt cong vênh, gỉ sét nặng hoặc bám nhiều dầu mỡ.
• Không gạt tay điều khiển khi vật đang treo lơ lửng.
• Luôn kiểm tra tay gạt đã khóa an toàn trước khi nâng.
• Không va đập mạnh vào thân nam châm.
• Kiểm tra định kỳ mặt đáy nam châm và điểm treo.
• Chỉ sử dụng với thiết bị nâng có tải trọng phù hợp.

Đặc biệt, người dùng không nên chỉ nhìn vào tải trọng ghi trên thân máy mà bỏ qua điều kiện làm việc thực tế. Cùng một nam châm gạt tay, lực nâng có thể thay đổi tùy theo loại thép, độ dày thép và chất lượng bề mặt tiếp xúc.

Ứng dụng của nam châm gạt tay trong nhà máy

Nam châm gạt tay được dùng nhiều trong:

• Xưởng cơ khí chế tạo
• Nhà máy gia công CNC
• Xưởng khuôn mẫu
• Kho thép tấm
• Nhà máy kết cấu thép
• Xưởng đóng tàu
• Nhà máy sản xuất máy móc
• Xưởng bảo trì công nghiệp
• Khu vực cắt laser, cắt plasma, cắt oxy-gas
• Khu vực nâng hạ phôi thép, khuôn thép, chi tiết máy

Với các nhà máy thường xuyên phải di chuyển thép tấm hoặc phôi kim loại nặng, nam châm gạt tay là thiết bị giúp cải thiện năng suất rõ rệt.

Cách chọn nam châm gạt tay phù hợp

Khi chọn mua nam châm gạt tay, cần xem xét các yếu tố sau:

1. Tải trọng cần nâng

Nên chọn nam châm có tải trọng phù hợp với vật liệu thực tế. Nếu thường xuyên nâng phôi nặng 300kg, không nên chọn loại sát tải quá mức. Việc chọn dư tải hợp lý giúp tăng độ an toàn khi sử dụng.

2. Loại vật liệu cần nâng

Nếu chủ yếu nâng thép tấm phẳng, có thể chọn dòng nam châm tiêu chuẩn. Nếu cần nâng thép tròn, nên chọn loại có rãnh V ở mặt đáy và kiểm tra kỹ tải trọng cho vật tròn.

3. Bề mặt vật liệu

Thép càng phẳng, sạch và đủ dày thì lực hút càng tốt. Nếu vật liệu thường xuyên bị gỉ, sơn phủ, bề mặt nhám hoặc không phẳng, nên chọn nam châm có tải trọng lớn hơn nhu cầu thực tế.

4. Môi trường làm việc

Nếu dùng trong xưởng cơ khí, kho thép hoặc nhà máy có tần suất nâng hạ cao, nên chọn sản phẩm có thân máy chắc, tay gạt bền, khóa an toàn tốt và nguồn gốc rõ ràng.

Kết luận

Nam châm gạt tay là thiết bị nâng hạ đơn giản nhưng rất hữu ích trong các nhà máy cơ khí, kho thép, xưởng khuôn mẫu và khu vực gia công CNC. Với khả năng hút vật liệu bằng lực từ, không cần dùng điện, thao tác nhanh và dễ sử dụng, thiết bị này giúp nâng cao hiệu quả làm việc, giảm sức lao động và hỗ trợ an toàn trong quá trình di chuyển vật nặng.

Việc hiểu rõ nam châm gạt tay là gì, cấu tạo và chức năng của nam châm gạt tay sẽ giúp người dùng lựa chọn đúng sản phẩm, sử dụng đúng cách và khai thác tối đa hiệu quả trong sản xuất.
